قلب تپنده صنعت: راهنمای جامع تعمیرات تخصصی مکانیکال سیل

مقدمه:  مکانیکال سیل نگهبان نامرئی خطوط تولید

تعمیرات مکانیکال سیل ها از موضوعات مهم در بحث نگهداری و پایش است مکانیکال سیل ها در شریان‌های حیاتی هر مجموعه صنعتی، از پالایشگاه‌های عظیم نفت و گاز گرفته تا نیروگاه‌های تولید برق و کارخانه‌های پتروشیمی، تجهیزاتی دوار مانند پمپ‌ها، کمپرسورها و میکسرها بی‌وقفه در حال کار هستند. این ماشین‌آلات، قلب تپنده فرآیندها به شمار می‌روند و عملکرد پایدار آن‌ها، تضمین‌کننده تداوم تولید و سودآوری است. اما در نقطه اتصال محور چرخان این تجهیزات به بدنه ثابت آن‌ها، یک چالش مهندسی حیاتی وجود دارد: جلوگیری از نشت سیالات. در این نقطه، قطعه‌ای به ظاهر ساده اما با فناوری بسیار پیچیده، نقشی حیاتی ایفا می‌کند که از آن با نام مکانیکال سیل یا آب‌بند مکانیکی یاد می‌شود.

مکانیکال سیل، نگهبان نامرئی و خاموش خطوط تولید است. وظیفه آن، مهار سیالاتی است که می‌توانند از نظر اقتصادی بسیار گران‌بها، از نظر شیمیایی خورنده و خطرناک، و یا از نظر ایمنی قابل اشتعال و انفجار باشند. خرابی این قطعه کلیدی، فراتر از یک نقص فنی ساده است؛ این رویداد می‌تواند به توقف کامل خط تولید، هدررفت میلیون‌ها دلار سرمایه، آسیب‌های جبران‌ناپذیر زیست‌ محیطی و فجایع ایمنی منجر شود.در صنعت نفت و گاز، جایی که با هیدروکربن‌های فرار و پرفشار سروکار داریم، کوچک‌ ترین نشتی از یک مکانیکال سیل می‌تواند مقدمه‌ای برای یک حادثه بزرگ باشد.

با درک این اهمیت استراتژیک، این مقاله به موضوعی می‌پردازد که اغلب در سایه طراحی و بهره‌ برداری اولیه قرار می‌گیرد: تعمیرات مکانیکال سیل. این گزارش جامع، با نگاهی عمیق و کارشناسانه، نشان می‌دهد که تعمیرات پیشرفته، تنها یک راهکار برای کاهش هزینه‌ها نیست، بلکه یک رکن اساسی در مدیریت قابلیت اطمینان و کنترل ریسک در صنایع مدرن است. تعمیرات مکانیکال سیل، احیای یک قطعه مهندسی دقیق و بازگرداندن آن به شرایط عملکردی اولیه و حتی بهتر از آن است؛ فرآیندی که نیازمند دانش عمیق، تجهیزات پیشرفته و تجربه‌ای گران‌بهاست.

در این سفر به دنیای آب‌بندی دینامیک، از اصول بنیادین فیزیک حاکم بر عملکرد سیل‌ها گرفته تا پیچیدگی‌های عیب‌یابی و هنر بازسازی در مقیاس میکرون، مجموعه آرتمن پارس به عنوان یک راهنمای متخصص و پیشرو در این صنعت، در کنار شما خواهد بود. این مجموعه با تکیه بر دانش فنی روز، کارگاه‌های مجهز و تعهد به کیفیت، نه تنها به عنوان یک تأمین‌کننده یا تعمیرکار، بلکه به عنوان یک شریک استراتژیک در افزایش پایداری و ایمنی صنایع کشور شناخته می‌شود.

پادکست صوتی تعمیرات مکانیکال سیل

فصل اول: آناتومی و فیزیک آب‌بندی دینامیک

برای درک عمیق فرآیند تعمیر و علل خرابی، ابتدا باید با اصول بنیادین کارکرد و ساختار مکانیکال سیل آشنا شویم. این قطعه، اوج تکامل مهندسی در زمینه آب‌بندی تجهیزات دوار است و درک فیزیک حاکم بر آن، کلید اصلی عیب‌یابی و نگهداری صحیح است.

مکانیکال سیل چیست؟ از پکینگ تا آب‌بندی دقیق

پیش از ظهور مکانیکال سیل‌ها، روش متداول برای آب‌بندی شفت‌ها، استفاده از گلند پکینگ (Gland Packing) بود. پکینگ، ماده‌ای طناب‌ مانند و بافته‌شده است که به دور شفت پیچیده شده و با فشرده‌سازی فیزیکی، فضای خالی بین شفت و محفظه را پر می‌کند. با این حال، این روش معایب ذاتی قابل توجهی دارد:

• • اصطکاک بالا: تماس مستقیم پکینگ با شفت چرخان، اصطکاک و گرمای زیادی تولید می‌کند که منجر به اتلاف انرژی قابل توجهی می‌شود.
  • سایش شفت: این اصطکاک مداوم، به مرور زمان باعث ایجاد شیار و خوردگی بر روی سطح شفت یا بوش محافظ آن می‌شود که تعمیر آن پرهزینه است.
  • نیاز به تنظیم مداوم: پکینگ‌ها به مرور زمان فشرده و ساییده می‌شوند و برای کنترل نشتی، نیازمند تنظیم و سفت کردن دوره‌ای هستند.
  • نشتی کنترل‌شده: ذات عملکرد پکینگ نیازمند وجود یک نشتی مشخص (مثلاً 40 تا 60 قطره در دقیقه) برای روانکاری و خنک‌کاری است که در مورد سیالات گران‌بها یا خطرناک، غیرقابل قبول است.

مکانیکال سیل به عنوان یک راهکار مهندسی پیشرفته برای غلبه بر این چالش‌ها طراحی شد. این قطعه، یک سیستم آب‌بندی دینامیکی است که نشتی را به حداقل ممکن (نزدیک به صفر) می‌رساند و نیاز به تنظیمات مداوم را از بین می‌برد.

 اصول عملکرد: رقص میکروسکوپی دو سطح

راز عملکرد یک مکانیکال سیل در تعامل دقیق دو سطح فوق‌العاده صاف و صیقلی نهفته است: یکی ثابت که به بدنه پمپ متصل است و دیگری متحرک که همراه با شفت می‌چرخد. این دو سطح توسط ترکیبی از نیروی مکانیکی فنرها و نیروی هیدرولیکی سیال فرآیند، به یکدیگر فشرده می‌شوند.

اما یک پارادوکس بنیادین در قلب عملکرد مکانیکال سیل نهفته است: برای جلوگیری از خرابی فاجعه‌بار ناشی از اصطکاک خشک، این دو سطح هرگز نباید مستقیماً با هم تماس پیدا کنند. در عوض، یک لایه بسیار نازک از سیال فرآیند، موسوم به “فیلم سیال” ، بین این دو سطح قرار می‌گیرد. ضخامت این فیلم سیال به طور معمول در حدود 1 میکرون است، یعنی 75 برابر نازک‌تر از یک تار موی انسان. این لایه میکروسکوپی دو وظیفه حیاتی و همزمان را بر عهده دارد:

1. روانکاری: از تماس جامد-جامد بین سطوح جلوگیری کرده، اصطکاک را به حداقل رسانده و از تولید گرمای مخرب ممانعت می‌کند.
2. آب‌ بندی: با ایجاد یک مانع فشاری، از عبور حجم زیادی از سیال جلوگیری می‌کند.

در حین عبور سیال از این شکاف میکرونی و رسیدن به سمت اتمسفر (فشار پایین‌تر)، به دلیل افت فشار و گرمای ناشی از برش سیال، این لایه نازک تبخیر می‌شود. در واقع، این بخار نامرئی است که آب‌بندی نهایی را ایجاد می‌کند. به همین دلیل، یک مکانیکال سیل سالم، نشتی مایع قابل مشاهده‌ای ندارد، اما ممکن است بخار بسیار ناچیزی از خود ساطع کند که این نشانه عملکرد صحیح و وجود فیلم سیال روانکار است. هر عاملی که این فیلم سیال حیاتی را از بین ببرد (مانند کارکرد خشک پمپ، گرمای بیش از حد یا وجود ذرات جامد)، به سرعت منجر به تخریب سطوح و خرابی کامل سیل خواهد شد.

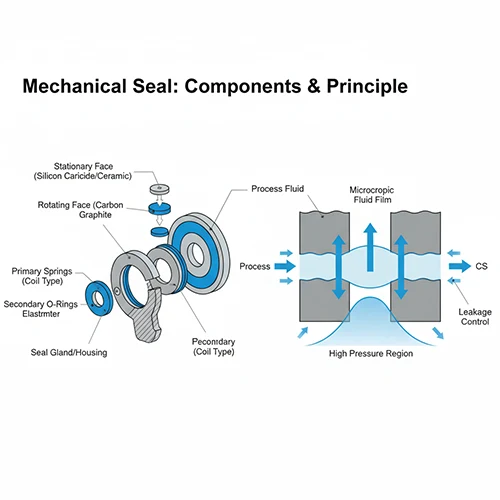

تشریح اجزای کلیدی و وظایف آن‌ها

یک مکانیکال سیل استاندارد از چندین جزء اصلی تشکیل شده است که هماهنگی آن‌ها برای عملکرد صحیح ضروری است:

• • سطح چرخان : این قطعه که معمولاً از مواد نرم‌تری مانند کربن-گرافیت ساخته می‌شود، بر روی شفت نصب شده و همراه با آن می‌چرخد.
  • سطح ثابت : این قطعه که معمولاً از مواد سخت‌ تری مانند سیلیکون کاربید، تنگستن کاربید یا سرامیک ساخته می‌شود، در بدنه پمپ قرار می‌گیرد و ثابت است.
  • فنرها : یک یا چند فنر وظیفه دارند تا نیروی فشاری اولیه را برای تماس دو سطح، به خصوص در زمان راه‌اندازی و توقف که فشار هیدرولیکی وجود ندارد، تأمین کنند. این فنرها همچنین ارتعاشات و حرکات جزئی محوری شفت را جبران می‌کنند.
  • آب‌ بندهای ثانویه : این اجزاء که معمولاً به شکل اورینگ  یا بیلوز هستند، وظیفه آب‌ بندی نقاط استاتیک سیستم را بر عهده دارند؛ برای مثال، آب‌ بندی بین سطح چرخان و شفت، و بین سطح ثابت و بدنه پمپ. جنس این آب‌ بندها  بر اساس سازگاری شیمیایی با سیال انتخاب می‌شود.

 علم مواد در آب‌بندی: چرا جنس سطوح اهمیت حیاتی دارد؟

انتخاب مواد برای سطوح آب‌بندی ، حیاتی‌ترین تصمیم در طراحی یا انتخاب یک مکانیکال سیل است و مستقیماً بر طول عمر و قابلیت اطمینان آن تأثیر می‌گذارد. این انتخاب بر اساس چهار پارامتر اصلی فرآیند صورت می‌گیرد: نوع سیال، دما، فشار و وجود ذرات ساینده. برخی از ترکیب‌های رایج مواد عبارتند از:

• • کربن-گرافیت در برابر سیلیکون کارباید: یک ترکیب بسیار رایج و همه‌کاره با مقاومت شیمیایی و حرارتی خوب که در طیف وسیعی از کاربردها استفاده می‌شود.
  • تنگستن کارباید در برابر تنگستن کارباید : به دلیل سختی بسیار بالا، این ترکیب برای سیالات حاوی ذرات ساینده و دوغاب‌ها ایده‌آل است.
  • سیلیکون کارباید در برابر سیلیکون کارباید : مقاومت عالی در برابر خوردگی شیمیایی و شوک حرارتی، این ترکیب را برای کاربردهای شیمیایی و دما بالا مناسب می‌سازد.
  • کربن-گرافیت در برابر سرامیک : یک ترکیب اقتصادی که عمدتاً در کاربردهای سبک مانند پمپ‌های آب تمیز استفاده می‌شود، اما به دلیل شکنندگی سرامیک، به شوک حرارتی حساس است.

درک این اصول بنیادین نشان می‌دهد که مکانیکال سیل یک قطعه ساده نیست، بلکه یک سیستم مهندسی دقیق است که در آن تعادل ظریفی بین نیروهای مکانیکی، هیدرولیکی و ترمودینامیکی برقرار است. هرگونه اختلال در این تعادل، منجر به از بین رفتن فیلم سیال و آغاز فرآیند تخریب می‌شود.

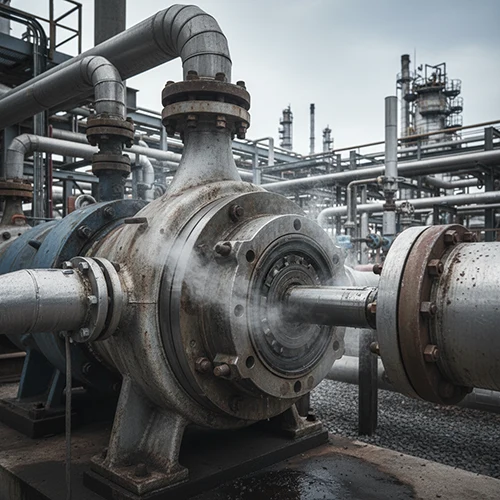

فصل دوم: چالش‌های عملیاتی در صنعت نفت و گاز

صنعت نفت، گاز و پتروشیمی به دلیل ماهیت فرآیندهای خود، یکی از سخت‌ ترین و چالش‌ برانگیزترین محیط‌های کاری برای مکانیکال سیل‌ها محسوب می‌شود. در این حوزه، آب‌بندها نه تنها باید از نشتی جلوگیری کنند، بلکه باید در برابر شرایط عملیاتی شدید، سیالات خطرناک و الزامات ایمنی سخت‌گیرانه نیز مقاومت کنند.درک این چالش‌ها برای انجام صحیح تعمیرات مکانیکال سیل در این صنایع ضروری است.

 کاربردهای حیاتی

مکانیکال سیل‌ها در سراسر زنجیره ارزش نفت و گاز، از استخراج تا پالایش و توزیع، نقشی حیاتی ایفا می‌کنند:

• • پمپ‌های انتقال نفت خام: این پمپ‌ها با سیالاتی سروکار دارند که اغلب حاوی ذرات ساینده مانند شن و ماسه هستند و نیاز به آب‌ بندهایی با سطوح بسیار سخت دارند.
  • کمپرسورهای گاز پرفشار: آب‌بندی گازهای پرفشار و قابل اشتعال، نیازمند طراحی‌های خاص مانند آب‌ بندهای دوگانه و سیستم‌های پشتیبان پیچیده برای تضمین ایمنی مطلق است.
  • پمپ‌های فرآیندی در پالایشگاه‌ها: این پمپ‌ها با طیف وسیعی از هیدروکربن‌ها، از سیالات سبک و فرار (با خاصیت روانکاری ضعیف) گرفته تا برش‌های سنگین و داغ (مانند پمپ‌های روغن داغ) کار می‌کنند که هر کدام نیازمند انتخاب مواد و طراحی متفاوتی هستند.
  • پمپ‌های تزریق مواد شیمیایی: در این کاربردها، آب‌بندها باید در برابر مواد بسیار خورنده مانند اسیدها و بازها مقاوم باشند که نیازمند استفاده از آلیاژهای خاص و الاستومرهای مقاوم به خوردگی است.

 استاندارد API 682: زبان مشترک اطمینان

به دلیل اهمیت فوق‌ العاده قابلیت اطمینان و ایمنی در این صنایع، موسسه نفت آمریکا (American Petroleum Institute) استانداردی جامع و دقیق تحت عنوان API 682 برای “سیستم‌ های آب‌بندی شفت برای پمپ‌های گریز از مرکز و دوار” تدوین کرده است. این استاندارد، به زبان مشترک مهندسان، سازندگان و بهره‌ برداران در سراسر جهان تبدیل شده و هدف آن افزایش طول عمر، کاهش انتشار آلاینده‌ها و به حداکثر رساندن ایمنی است.

استاندارد API 682 مفاهیم کلیدی زیر را تعریف می‌کند:

• دسته‌بندی سیل‌ها : بر اساس پیچیدگی و شرایط طراحی.
• ترتیبات آب‌بندی :
  • Arrangement 1: یک سیل تکی که با سیال فرآیند در تماس است.
  • Arrangement 2: دو سیل که به صورت پشت سر هم  نصب شده‌اند و یک سیال بافر کم‌ فشار بین آن‌ها قرار دارد. این ترتیب برای افزایش ایمنی و تشخیص نشتی اولیه استفاده می‌شود.
  • Arrangement 3: دو سیل که به صورت پشت به پشت  یا رو در رو  نصب شده‌اند و یک سیال مانع  پرفشار بین آن‌ها تزریق می‌شود. این ترتیب برای آب‌بندی سیالات بسیار خطرناک، سمی یا ساینده کاربرد دارد و از نفوذ سیال فرآیند به محیط به طور کامل جلوگیری می‌کند.
• طرح‌های شستشو : مجموعه‌ای از دیاگرام‌ های استاندارد که نحوه گردش سیال برای خنک‌ کاری، روانکاری و تمیز نگه داشتن محیط آب‌بند را مشخص می‌کنند.

توانایی درک، طراحی، ساخت و تعمیرات مکانیکال سیل بر اساس الزامات سخت‌گیرانه API 682، وجه تمایز یک کارگاه تعمیراتی عمومی از یک مرکز تخصصی مهندسی آب‌بندی است. مجموعه آرتمن پارس با تسلط کامل بر این استاندارد، قادر به ارائه راهکارهایی است که نه تنها عملکرد تجهیزات را تضمین می‌کنند، بلکه بالاترین سطح ایمنی و انطباق با استانداردهای بین‌المللی را برای مشتریان خود در صنایع نفت و گاز به ارمغان می‌آورند.

 تحلیل سیالات

موفقیت یا شکست یک مکانیکال سیل در صنعت نفت و گاز، به شدت به تحلیل صحیح سیال فرآیند و انتخاب مواد مناسب بستگی دارد :

• • سیالات خورنده: وجود ترکیبات گوگردی  یا سایر مواد اسیدی در نفت خام و گاز، نیازمند استفاده از الاستومرهایی مانند و آلیاژهای مقاوم به خوردگی برای قطعات فلزی است.
  • سیالات ساینده: وجود ذرات جامد، حتی در مقادیر کم، می‌تواند سطوح آب‌بندی را به سرعت تخریب کند. در این موارد، استفاده از سطوح سخت مانند سیلیکون کارباید یا تنگستن کارباید الزامی است و اغلب، طراحی‌های دوگانه (Arrangement 2 or 3) با یک سیال شستشوی تمیز، بهترین راهکار است.
  • هیدروکربن‌های سبک و فرار : این سیالات خاصیت روانکاری بسیار ضعیفی دارند و به راحتی در شکاف بین سطوح آب‌بندی تبخیر می‌شوند . این پدیده می‌تواند باعث از بین رفتن فیلم سیال و کارکرد خشک سیل شود. برای مقابله با این مشکل، از آب‌بندهای متعادل  که نیروی بسته شدن هیدرولیکی کمتری دارند و همچنین کنترل دقیق دما در محفظه آب‌بندی استفاده می‌شود.
  • سیالات با ویسکوزیته بالا یا کک‌ شونده: سیالات سنگین و چسبنده می‌توانند حرکت آزاد فنرها و اجزای متحرک را مختل کنند. همچنین، در دماهای بالا، برخی هیدروکربن‌ها تمایل به کک شدن دارند که این رسوبات سخت، باعث سایش شدید سطوح می‌شوند. در این شرایط، طراحی‌هایی مانند آب‌بندهای بیلوز فلزی که فاقد فنرهای متعدد و قطعات متحرک زیاد هستند، ارجحیت دارند.

تسلط بر این چالش‌های پیچیده و ارائه راهکارهای مهندسی متناسب با هر کاربرد، تخصص اصلی شرکت‌هایی مانند آرتمن پارس است که فراتر از یک تأمین‌کننده قطعه، به عنوان یک مشاور فنی در کنار صنایع حیاتی کشور فعالیت می‌کنند.

فصل سوم: رمزگشایی از خرابی؛ هنر عیب‌یابی دقیق

یک مکانیکال سیل خراب، صرفاً یک قطعه فرسوده نیست؛ بلکه یک سند فنی ارزشمند است که داستانی از شرایط عملیاتی، مشکلات پنهان سیستم و دلایل اصلی توقف تجهیز را روایت می‌کند. هنر عیب‌ یابی دقیق ، فرآیند رمزگشایی این داستان و تبدیل آن به اقدامات اصلاحی مؤثر برای جلوگیری از تکرار خرابی است. این فرآیند، نقطه آغاز هر فرآیند تعمیرات مکانیکال سیل و وجه تمایز یک تعمیرکار حرفه‌ای از یک تعویض‌کننده قطعه است.

علائم هشداردهنده

خرابی مکانیکال سیل به ندرت به صورت ناگهانی و بدون علائم قبلی رخ می‌دهد. توجه به این علائم هشداردهنده می‌تواند از توقف‌های برنامه‌ریزی نشده و آسیب‌ های گسترده‌تر جلوگیری کند :

• • نشتی قابل مشاهده: اولین و واضح‌ترین نشانه، وجود نشتی مداوم از ناحیه آب‌بند است. باید بین بخار ناچیز و نامرئی (که نشانه عملکرد صحیح است) و چکه‌های مداوم مایع (که نشانه خرابی است) تمایز قائل شد.
  • صدای غیرعادی: صداهایی مانند جیغ کشیدن، سایش یا تق‌تق از ناحیه آب‌بند، معمولاً به دلیل کارکرد خشک، تماس سطوح و نبود فیلم روانکار ایجاد می‌شود.
  • افزایش دما: داغ شدن غیرعادی محفظه آب‌بندی، نشان‌دهنده اصطکاک بیش از حد و خنک‌ کاری ناکافی است که می‌تواند به سرعت منجر به تخریب سطوح و الاستومرها شود.
  • ارتعاشات: افزایش ارتعاشات در پمپ می‌تواند هم علت و هم معلول خرابی سیل باشد. ارتعاشات ناشی از مشکلاتی مانند عدم هم‌ راستایی یا خرابی یاتاقان‌ ها، باعث باز و بسته شدن مداوم سطوح آب‌بندی و در نهایت نشتی می‌شود.
  • تشکیل رسوب یا کریستال: در برخی فرآیندها، نشتی‌های کوچک می‌توانند در تماس با هوا خشک شده و رسوبات جامدی را در اطراف آب‌بند ایجاد کنند که این خود می‌تواند باعث اختلال در عملکرد قطعات متحرک سیل شود.

 تحلیل ریشه‌ای علل خرابی

پس از مشاهده علائم، گام بعدی شناسایی علت اصلی خرابی است. دلایل خرابی مکانیکال سیل را می‌توان به سه دسته اصلی تقسیم کرد که هر کدام به نحوی تعادل ظریف فیلم سیال را بر هم می‌زنند:

1. خطاهای عملیاتی :
   • کارکرد خشک : رایج‌ترین و مخرب‌ترین علت خرابی. این اتفاق زمانی رخ می‌دهد که پمپ بدون سیال کافی راه‌اندازی شود یا به دلیل مشکلاتی مانند کاویتاسیون، جریان سیال به محفظه آب‌بندی قطع شود. بدون فیلم سیال، اصطکاک شدید در چند ثانیه سطوح را می‌سوزاند و از بین می‌برد.
   • شوک حرارتی : تغییرات دمایی ناگهانی (مثلاً ورود سیال سرد به یک پمپ داغ) می‌تواند باعث ایجاد ترک‌های ریز و شعاعی در سطوح سخت و شکننده مانند سرامیک یا سیلیکون کارباید شود.
   • راه‌ اندازی و توقف مکرر: هر بار راه‌اندازی و توقف، یک تنش مکانیکی و حرارتی به آب‌ بند وارد می‌کند. تعداد زیاد این سیکل‌ها می‌تواند عمر آب‌بند را به شدت کاهش دهد.
2. مشکلات مکانیکی :
   • نصب نادرست: نصب غیر اصولی، مانند اعمال فشار بیش از حد، کثیف بودن سطوح، آسیب رساندن به اورینگ‌ها یا تنظیم نادرست طول فشردگی ، یکی از دلایل اصلی خرابی‌های زودهنگام است.
   • عدم هم‌راستایی : اگر محور پمپ و موتور کاملاً هم‌ راستا نباشند، شفت دچار خمش و ارتعاش می‌شود. این حرکت شعاعی باعث ایجاد مسیر سایش پهن و نامتقارن بر روی سطوح آب‌ بندی شده و منجر به نشتی می‌گردد.
   • خرابی یاتاقان‌ها: یاتاقان‌های فرسوده اجازه حرکت شعاعی و محوری بیش از حد به شفت را می‌دهند که این حرکات مستقیماً به آب‌بند منتقل شده و باعث خرابی آن می‌شود.
3. مشکلات مرتبط با فرآیند :
   • حمله شیمیایی : انتخاب نادرست مواد آب‌بندهای ثانویه (الاستومرها) می‌تواند منجر به باد کردن، نرم شدن یا حل شدن آن‌ها در سیال فرآیند و در نتیجه نشتی شود.
   • سایش : وجود ذرات جامد و ساینده در سیال، سطوح آب‌بندی را می‌خراشد و شیارهایی روی آن‌ها ایجاد می‌کند که مسیرهایی برای نشتی فراهم می‌کنند.
   • کک شدن : در دماهای بالا، برخی هیدروکربن‌ها تجزیه شده و لایه‌ای سخت و کربنی (کک) بر روی سطوح آب‌بندی، به خصوص در سمت اتمسفر، تشکیل می‌دهند. این لایه ساینده به سرعت باعث تخریب سطوح می‌شود.

 فصل چهارم: تعمیر یا تعویض؛ یک تصمیم استراتژیک

هنگامی که یک مکانیکال سیل دچار خرابی می‌شود، مدیران و مهندسان تعمیر و نگهداری با یک دوراهی کلیدی مواجه می‌شوند: آیا باید سیل خراب را با یک قطعه نو جایگزین کرد یا تعمیرات مکانیکال سیل؟ این تصمیم، فراتر از یک مقایسه ساده قیمت، یک تحلیل استراتژیک است که متغیرهایی چون هزینه، زمان، قابلیت اطمینان و مدیریت موجودی را در بر می‌گیرد.

تحلیل هزینه-فایده

در نگاه اول، مقایسه هزینه مستقیم خرید یک سیل نو با هزینه تعمیرات مکانیکال سیل، مهم‌ترین عامل تصمیم‌گیری به نظر می‌رسد. در بسیاری از موارد، به خصوص برای آب‌ بندهای بزرگ، طراحی‌های خاص یا آن‌هایی که از مواد گران‌ قیمت (مانند آلیاژهای خاص یا تنگستن کارباید) ساخته شده‌اند، هزینه تعمیر می‌تواند به طور قابل توجهی کمتر از خرید یک قطعه جدید باشد. مطالعات صنعتی نشان می‌دهد که هزینه یک تعمیر تخصصی و باکیفیت، معمولاً بین 30% تا 50% هزینه یک سیل نو است.

اما تحلیل باید عمیق‌تر باشد و هزینه کل مالکیت را در نظر بگیرد. یک تعمیر باکیفیت که توسط یک مرکز معتبر انجام شود، می‌تواند عملکرد و طول عمری معادل یا حتی بهتر از یک قطعه نو را ارائه دهد. در مقابل، یک تعمیر ارزان و غیراصولی که منجر به خرابی زودهنگام شود، هزینه‌های مضاعفی شامل توقف مجدد تولید، نیروی انسانی برای تعویض دوباره و هزینه یک تعمیر یا خرید دیگر را به مجموعه تحمیل می‌کند.

بنابراین، سوال اصلی این نیست که “تعمیر ارزان‌تر است یا تعویض؟”، بلکه این است که “آیا تعمیرات مکانیکال سیل تخصصی می‌تواند یک راهکار قابل اعتماد و مقرون‌به‌صرفه در بلندمدت باشد؟”. پاسخ به این سوال، در کیفیت و تخصص مرکز تعمیراتی نهفته است.

عوامل فنی و لجستیکی

علاوه بر هزینه، چندین عامل فنی و لجستیکی دیگر نیز در این تصمیم‌گیری نقش دارند:

• • میزان آسیب: اولین قدم، ارزیابی فنی میزان آسیب‌دیدگی سیل است. اگر آسیب به قطعات مصرفی و سایشی مانند سطوح آب‌بندی، اورینگ‌ها و فنرها محدود باشد، تعمیرات مکانیکال سیل کاملاً امکان‌پذیر و منطقی است. اما اگر قطعات اصلی و ساختاری مانند بدنه فلزی، بوش یا بیلوز دچار ترک‌خوردگی، تغییر شکل دائمی یا خوردگی شدید شده باشند، تعویض ممکن است تنها گزینه باشد. یک مرکز تعمیراتی معتبر مانند
    آرتمن پارس، پس از بازرسی دقیق، گزارشی شفاف از وضعیت قطعه و امکان‌پذیری تعمیر آن ارائه می‌دهد.
  • زمان تحویل : این عامل، به خصوص در صنایع فرآیندی که توقف تولید هزینه بسیار سنگینی دارد، نقشی حیاتی ایفا می‌کند. زمان تحویل برای سفارش و واردات یک مکانیکال سیل جدید و تخصصی از تولیدکنندگان خارجی، می‌تواند چندین هفته یا حتی چندین ماه به طول انجامد. در مقابل، یک مرکز تعمیراتی مجهز و متخصص داخلی مانند آرتمن پارس قادر است فرآیند تعمیر را در عرض چند روز به اتمام رسانده و قطعه را آماده بهره‌برداری کند. این کاهش چشمگیر در زمان توقف تجهیز ، یک مزیت اقتصادی فوق‌العاده برای کارخانجات محسوب می‌شود.
  • امکان ارتقاء: گاهی اوقات، خرابی مکرر یک سیل، نشان‌دهنده نامناسب بودن طراحی یا مواد اولیه آن برای شرایط کاری موجود است. در چنین مواردی، فرآیند تعمیر فرصتی برای ارتقاء آب‌بند فراهم می‌کند. یک مرکز تخصصی می‌تواند با تحلیل علت خرابی، موادی با مقاومت بالاتر برای سطوح یا الاستومرها پیشنهاد دهد یا حتی تغییرات جزئی در طراحی اعمال کند تا عملکرد آب‌بند در شرایط کاری خاص بهبود یابد. این ارتقاء می‌تواند میانگین زمان بین خرابی‌ها  را افزایش دهد که یک شاخص کلیدی در مدیریت قابلیت اطمینان است.
  • مدیریت موجودی: اتکا به تعمیرات تخصصی و سریع، به شرکت‌ها اجازه می‌دهد تا تعداد قطعات یدکی گران‌ قیمت در انبار خود را کاهش دهند. این امر به بهینه‌سازی سرمایه در گردش و کاهش هزینه‌های انبارداری کمک می‌کند.

در نهایت، تصمیم‌گیری بین تعمیر و تعویض، یک انتخاب صفر و یک نیست. این یک فرآیند ارزیابی است که در آن، یک شریک فنی قابل اعتماد مانند آرتمن پارس می‌تواند با ارائه مشاوره تخصصی، به صنایع کمک کند تا بهترین و اقتصادی‌ترین تصمیم را بر اساس شرایط فنی و عملیاتی خود اتخاذ کنند. این رویکرد، تعمیرات مکانیکال سیل را از یک فعالیت واکنشی به یک ابزار استراتژیک برای مدیریت دارایی‌های فیزیکی تبدیل می‌کند.

فصل پنجم: فرآیند احیا؛ پروتکل کارگاهی تعمیرات تخصصی

تعمیرات مکانیکال سیل ، فرآیندی بسیار فراتر از تمیزکاری و تعویض چند واشر است. این یک عملیات مهندسی دقیق و نظام‌مند است که طی یک پروتکل مشخص در کارگاه تخصصی انجام می‌شود تا اطمینان حاصل شود که قطعه احیا شده، کیفیتی معادل یا حتی برتر از قطعه نو دارد. شفافیت در این فرآیند، اعتماد مشتری را جلب کرده و ارزش واقعی خدمات تخصصی را به نمایش می‌گذارد. در ادامه، مراحل استاندارد این پروتکل تشریح می‌شود.

مرحله ۱: پذیرش، شناسایی و پاک‌سازی اولیه

فرآیند با ورود سیل معیوب به کارگاه آغاز می‌شود. هر قطعه به محض ورود، یک کد شناسایی منحصربه‌فرد دریافت می‌کند. از وضعیت اولیه آن عکس‌برداری شده و اطلاعات مربوط به تاریخچه عملکردی آن (مانند نوع سیال، دما، فشار و علت خرابی) ثبت می‌گردد. این مستندسازی اولیه برای تحلیل ریشه‌ای خرابی در مراحل بعد بسیار حائز اهمیت است. سپس، فرآیند پاک‌سازی و آلودگی‌زدایی اولیه با رعایت کامل اصول ایمنی انجام می‌شود تا قطعه برای بازرسی دقیق آماده شود.

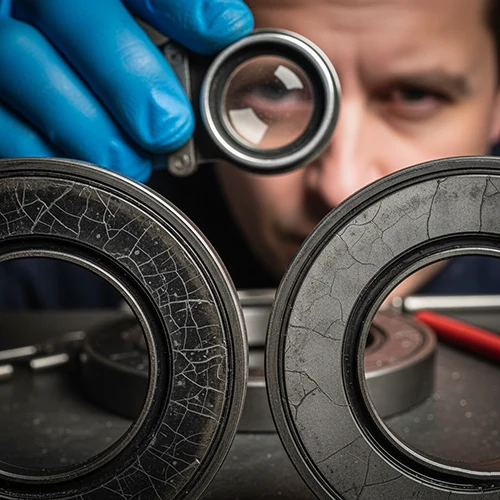

مرحله ۲: دمونتاژ دقیق و بازرسی میکروسکوپی

در این مرحله، سیل با دقت کامل دمونتاژ می‌شود. هر جزء، از کوچک‌ترین اورینگ تا بزرگ‌ترین قطعه فلزی، به ترتیب جدا شده و برای بازرسی آماده می‌شود. تکنسین‌های متخصص، هر قطعه را زیر ذره‌بین قرار می‌دهند :

• • بازرسی چشمی و میکروسکوپی: سطوح آب‌بندی برای یافتن هرگونه ترک، خراش، شیار، سوختگی یا الگوی سایش غیرعادی بررسی می‌شوند. این بازرسی، کلید اصلی تحلیل علت خرابی (که در فصل سوم تشریح شد) است.
  • اندازه‌گیری ابعادی: ابعاد حیاتی قطعات مانند قطر داخلی و خارجی، ضخامت و طول فشردگی فنرها با استفاده از ابزارهای اندازه‌گیری دقیق (کولیس، میکرومتر) کنترل و با مشخصات فنی استاندارد مقایسه می‌شوند.
  • تست سختی: سختی قطعات فلزی و سطوح آب‌بندی در صورت لزوم اندازه‌گیری می‌شود تا از سلامت متالورژیکی آن‌ها اطمینان حاصل شود.

پس از این بازرسی جامع، گزارشی دقیق از وضعیت هر قطعه و شرح کاملی از آسیب‌های مشاهده‌شده تهیه و به مشتری ارائه می‌گردد.

مرحله ۳: تعویض قطعات مصرفی

یک اصل خدشه‌ناپذیر در تعمیرات مکانیکال سیل این است که تمامی قطعات مصرفی و نرم ، صرف‌نظر از وضعیت ظاهری‌شان، باید با قطعات نو جایگزین شوند. این قطعات عبارتند از:

• • آب‌بندهای ثانویه: تمامی اورینگ‌ها، گسکت‌ها و واشرها.
  • فنرها: فنرها به مرور زمان دچار خستگی یا خوردگی می‌شوند و نیروی اولیه خود را از دست می‌دهند.

مجموعه آرتمن پارس با دسترسی به انبار گسترده‌ای از قطعات یدکی باکیفیت از برترین برندهای جهانی، تضمین می‌کند که قطعات جایگزین، از بهترین مواد اولیه (مانند Viton, EPDM, Kalrez) و با مشخصات فنی کاملاً منطبق با استاندارد اصلی ساخته شده‌اند. این اقدام، قابلیت اطمینان بلندمدت سیل تعمیر شده را تضمین می‌کند.

مرحله ۴: قلب تپنده تعمیرات – هنر لپینگ

این مرحله، حیاتی‌ ترین و تخصصی‌ ترین بخش فرآیند تعمیر است که در فصل بعدی به تفصیل به آن پرداخته خواهد شد. در این مرحله، سطوح آب‌بندی که دچار سایش، خراش یا آسیب‌های سطحی شده‌اند، توسط فرآیندی به نام لپینگ ، مجدداً سنگ‌زنی و صیقل داده می‌شوند تا به تختی و صافی سطح اولیه خود (در حد میکرون) بازگردند. موفقیت کل فرآیند تعمیر، به دقت و کیفیت اجرای این مرحله بستگی دارد.

مرحله ۵: مونتاژ نهایی و کنترل کیفیت

پس از آماده‌ سازی و تأیید کیفیت تمامی قطعات (قطعات اصلی تعمیر شده و قطعات مصرفی نو)، فرآیند مونتاژ در یک محیط کاملاً تمیز و توسط تکنسین‌های مجرب آغاز می‌شود.

• • رعایت اصول مونتاژ: در این مرحله، از روان‌ کننده‌های مناسب برای نصب اورینگ‌ها استفاده شده و از هرگونه اعمال نیروی اضافی یا ضربه که می‌تواند به سطوح حساس آسیب برساند، خودداری می‌شود.
  • تنظیم طول فشردگی : یکی از مهم‌ ترین تنظیمات در حین مونتاژ، تنظیم دقیق طول فشردگی فنرهاست. این پارامتر، نیروی بسته شدن صحیح سطوح را تعیین می‌کند و تنظیم نادرست آن می‌تواند منجر به نشتی یا خرابی زودهنگام شود.
  • تست فشار (در صورت لزوم): برای آب‌بندهای کارتریجی یا طراحی‌های دوگانه، پس از مونتاژ نهایی، تست فشار استاتیک با هوا یا مایع انجام می‌شود تا از آب‌ بندی کامل مجموعه اطمینان حاصل شود.
  • بسته‌بندی و گزارش‌دهی:در نهایت، سیل تعمیر شده به دقت بسته‌بندی شده و همراه با گزارش کامل تعمیرات (شامل شرح آسیب‌ها، لیست قطعات تعویض شده و نتایج کنترل کیفیت) برای مشتری ارسال می‌گردد.

این پروتکل نظام‌ مند نشان می‌دهد که تعمیرات مکانیکال سیل، یک فرآیند علمی و مهندسی است که با بازگرداندن یک قطعه حیاتی به چرخه عمر مفید، به افزایش بهره‌وری و کاهش هزینه‌ها در صنایع کمک شایانی می‌کند.

فصل ششم: تخصص در مقیاس میکرون: فناوری پیشرفته لپینگ در آرتمن پارس

همانطور که اشاره شد، قلب هر فرآیند تعمیرات مکانیکال سیل، بازسازی سطوح آب‌ بندی آن است. این سطوح باید دارای صافی و تختی فوق‌العاده بالایی باشند تا بتوانند فیلم سیال میکرونی را حفظ کرده و آب‌بندی مؤثری را ایجاد کنند. فناوری که این سطح از دقت را ممکن می‌سازد، لپینگ نام دارد. این فرآیند، وجه تمایز اصلی یک کارگاه تخصصی مانند آرتمن پارس از سایر مراکز تعمیراتی است و نشان‌دهنده تعهد به کیفیت در بالاترین سطح مهندسی است.

لپینگ چیست؟ دستیابی به تختی نوری

لپینگ یک فرآیند ماشین‌کاری سایشی است که در آن، سطح یک قطعه با استفاده از یک صفحه دوار و یک مایع ساینده  به صافی و تختی بسیار بالایی می‌رسد. مایع ساینده، ترکیبی از یک سیال پایه (روغن یا آب) و ذرات بسیار ریز و سخت مانند اکسید آلومینیوم، سیلیکون کارباید یا پودر الماس است. قطعه کار بر روی صفحه دوار قرار گرفته و با حرکت نسبی، نقاط برجسته میکروسکوپی سطح آن به تدریج ساییده می‌شود تا به یک سطح کاملاً صاف و آینه‌ای تبدیل شود.

کیفیت سطح حاصل از فرآیند لپینگ به قدری بالاست که با ابزارهای اندازه‌گیری معمولی قابل سنجش نیست. در عوض، از روشی به نام تداخل‌سنجی نوری استفاده می‌شود. در این روش، یک شیشه بسیار دقیق و صاف به نام تختی نوری روی سطح لپ‌شده قرار داده می‌شود و نوری تک‌رنگ (معمولاً از یک لامپ مونکروماتیک سدیمی) به آن تابانده می‌شود. الگوهای تداخلی نور که به صورت نوارهای روشن و تاریک  ظاهر می‌شوند، میزان انحراف سطح از تختی کامل را نشان می‌دهند. یک سطح آب‌بندی باکیفیت باید تختی در حدود 1 تا 2 نوار نوری داشته باشد که معادل انحرافی کمتر از یک میکرون است. دستیابی به این دقت، برای عملکرد صحیح مکانیکال سیل کاملاً ضروری است.

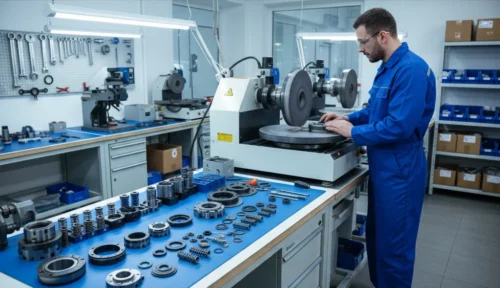

 تجهیزات کلیدی در کارگاه آرتمن پارس

دستیابی به کیفیت لپینگ در سطح جهانی، نیازمند سرمایه‌گذاری در تجهیزات پیشرفته و مواد مصرفی باکیفیت است. کارگاه تخصصی آرتمن پارس به مجموعه‌ای کامل از این تجهیزات مجهز است که تضمین‌کننده نتایج دقیق و تکرارپذیر است:

• • دستگاه‌های لپینگ: این مجموعه دارای دستگاه‌های لپینگ در ابعاد مختلف و با صفحات متنوع است. انتخاب جنس صفحه لپینگ به جنس قطعه کار بستگی دارد؛ به عنوان مثال، از صفحات چدنی برای لپ کردن سطوح نرم‌تر مانند کربن و از صفحات کامپوزیتی برای لپ کردن مواد بسیار سخت مانند سیلیکون کارباید و تنگستن کارباید استفاده می‌شود. این دستگاه‌ها مجهز به سیستم کنترل سرعت متغیر هستند تا فرآیند برای هر ماده‌ای بهینه‌سازی شود.
  • ابزارهای کنترل کیفیت نوری: همانطور که ذکر شد، تجهیزاتی مانند تختی‌های نوری و لامپ‌های مونکروماتیک، ابزارهای ضروری برای تأیید کیفیت نهایی سطح هستند. این ابزارها به تکنسین‌های آرتمن پارس اجازه می‌دهند تا به طور دقیق و مستند، دستیابی به صافی سطح مورد نیاز را اثبات کنند.
  • مواد مصرفی درجه یک: کیفیت فرآیند لپینگ به شدت به کیفیت مواد ساینده وابسته است. آرتمن پارس با استفاده از خمیرهای لپینگ، پودرهای الماسه و روغن‌های تخصصی از برندهای معتبر جهانی مانند جت لوب کانادا، بالاترین کیفیت پرداخت سطح را تضمین می‌کند.

 تعهد آرتمن پارس به دقت

سرمایه‌گذاری در این فناوری پیشرفته، نشان‌دهنده یک فلسفه عمیق در مجموعه آرتمن پارس است: تعمیرات مکانیکال سیل باید بدون هیچ‌گونه مصالحه‌ای در کیفیت انجام شود. یک سطح آب‌بندی که به درستی لپ نشده باشد، حتی اگر ظاهر براقی داشته باشد، هرگز قادر به حفظ فیلم سیال نخواهد بود و در مدت کوتاهی پس از نصب، مجدداً دچار نشتی و خرابی خواهد شد.

تخصص در هنر و علم لپینگ، به آرتمن پارس این امکان را می‌دهد که با اطمینان کامل، سیلهای تعمیر شده خود را با گارانتی عملکرد ارائه دهد. این توانمندی، یک مزیت رقابتی کلیدی است که به مشتریان این اطمینان را می‌دهد که قطعه تعمیر شده آن‌ها، از نظر کیفیت سطح آب‌بندی، هیچ تفاوتی با یک قطعه نو ندارد و می‌تواند با قابلیت اطمینان کامل در حساس‌ترین فرآیندهای صنعتی به کار گرفته شود. این تخصص در مقیاس میکرون است که تفاوت بین یک تعمیر موقت و یک احیای پایدار را رقم می‌زند.

فصل هفتم: مزیت آرتمن پارس؛ فراتر از یک تعمیر ساده

توانمندی یک مجموعه صنعتی در دنیای رقابتی امروز، تنها به یک سرویس یا محصول محدود نمی‌شود. آنچه یک شرکت را به شریکی استراتژیک برای مشتریانش تبدیل می‌کند، ارائه مجموعه‌ای جامع از خدمات و راهکارهای یکپارچه است که تمامی نیازهای آن‌ها را در یک حوزه تخصصی پوشش دهد. مجموعه آرتمن پارس با درک این مهم، مدل کسب‌ و کار خود را بر پایه ارائه راهکارهای کامل در زمینه آب‌بندی صنعتی و تعمیرات مکانیکال سیل بنا نهاده است. این مجموعه فراتر از یک کارگاه تعمیراتی، یک مرکز جامع مهندسی است که مشتریان می‌توانند برای تمامی چالش‌های مرتبط با مکانیکال سیل به آن تکیه کنند.

مهندسی معکوس و ساخت سفارشی

یکی از بزرگ‌ترین چالش‌ها در صنایع، به خصوص در صنایعی با تجهیزات قدیمی یا خاص، یافتن قطعات یدکی برای ماشین‌آلات است. گاهی اوقات، مکانیکال سیل مورد نیاز دیگر توسط سازنده اصلی تولید نمی‌شود یا شرایط تحریمی، دسترسی به آن را غیرممکن می‌سازد. در چنین شرایطی، توانایی مهندسی معکوس و ساخت سفارشی، یک قابلیت حیاتی است. تیم مهندسی آرتمن پارس با استفاده از ابزارهای اندازه‌گیری دقیق و نرم‌افزارهای طراحی پیشرفته، قادر است از روی نمونه‌های فرسوده، نقشه‌های ساخت دقیقی تهیه کرده و مکانیکال سیل‌های جدیدی را با همان مشخصات فنی و حتی با مواد اولیه ارتقاء یافته، تولید نماید. این توانمندی، به صنایع کمک می‌کند تا تجهیزات گران‌قیمت خود را با وجود عدم دسترسی به قطعات اصلی، همچنان سرپا و عملیاتی نگه دارند.

 تأمین قطعات از برترین برندهای جهانی

علاوه بر تعمیرات مکانیکال سیل و ساخت، آرتمن پارس به عنوان یکی از بزرگ‌ ترین تأمین‌ کنندگان مکانیکال سیل‌های نو در ایران نیز فعالیت می‌کند. این مجموعه با داشتن ارتباطات گسترده بین‌المللی، قادر به تأمین مستقیم محصولات از برترین و معتبرترین برندهای جهانی مانند

جان کرین ، بورگمن  و فلوسرو  است. این قابلیت به مشتریان این امکان را می‌دهد که در مواقعی که تعویض قطعه ضروری است یا نیاز به خرید سیل برای تجهیزات جدید دارند، به محصولاتی با بالاترین کیفیت و استانداردهای جهانی دسترسی داشته باشند. این نقش دوگانه (تعمیرکار و تأمین‌کننده)، به آرتمن پارس اجازه می‌دهد تا همیشه بهترین و بی‌طرفانه‌ترین مشاوره را در خصوص انتخاب بین تعمیر یا تعویض به مشتریان خود ارائه دهد.

خدمات مشاوره و انتخاب سیل مناسب

انتخاب مکانیکال سیل صحیح برای یک کاربرد جدید یا برای حل یک مشکل خرابی مکرر، یک فرآیند پیچیده مهندسی است. همانطور که در فصل‌های پیشین ذکر شد، عواملی مانند نوع سیال، دما، فشار، سرعت و وجود ذرات ساینده، همگی باید در این انتخاب لحاظ شوند. تیم مهندسی فنی آرتمن پارس با تکیه بر تجربه و دانش عمیق خود، خدمات مشاوره‌ای تخصصی را به مشتریان ارائه می‌دهد تا از انتخاب صحیح‌ترین و بهینه‌ترین آب‌بند برای کاربرد مورد نظرشان اطمینان حاصل کنند. این خدمات مشاوره‌ای، از هدررفت سرمایه به دلیل انتخاب‌های نادرست جلوگیری کرده و به افزایش چشمگیر قابلیت اطمینان تجهیزات کمک می‌کند.

گارانتی و خدمات پس از فروش: تضمین عملکرد

اوج اعتماد یک شرکت به کیفیت خدمات و محصولات خود، در ارائه گارانتی و خدمات پس از فروش متجلی می‌شود. آرتمن پارس تمامی مکانیکال سیل‌های تعمیر یا ساخته شده توسط خود را با گارانتی عملکرد ارائه می‌دهد.این گارانتی به مشتری این اطمینان خاطر را می‌دهد که در صورت بروز هرگونه مشکل ناشی از فرآیند تعمیرات مکانیکال سیل یا ساخت، مجموعه خود را متعهد به رفع آن می‌داند. این تعهد به کیفیت، ریسک مشتری را به حداقل رسانده و نشان‌دهنده باوری عمیق به فرآیندهای کنترل کیفیت و توانمندی‌های فنی مجموعه است. خدمات پس از فروش مناسب، یک رابطه بلندمدت و مبتنی بر اعتماد بین آرتمن پارس و مشتریانش ایجاد می‌کند و آن‌ها را به شرکای دائمی در مسیر دستیابی به حداکثر بهره‌وری تبدیل می‌نماید.

این مجموعه یکپارچه از خدمات، “مزیت آرتمن پارس” را شکل می‌دهد: یک شریک قابل اعتماد که نه تنها مشکلات فعلی را حل می‌کند، بلکه با نگاهی به آینده، به بهبود مستمر و افزایش پایداری فرآیندهای صنعتی کمک می‌نماید.

فصل هشتم: افزایش طول عمر؛ راهکارهای نگهداری پیشگیرانه

حتی باکیفیت‌ ترین مکانیکال سیل، چه نو و چه تعمیر شده، در صورتی که در یک محیط عملیاتی نامناسب قرار گیرد یا به درستی نصب و نگهداری نشود، به سرعت دچار خرابی خواهد شد.پس از انجام تعمیرات مکانیکال سیل، نگهداری صحیح برای افزایش طول عمر آن حیاتی است. طول عمر یک آب‌ بند، بیش از آنکه به خود قطعه بستگی داشته باشد، به شرایط سیستماتیک اطراف آن وابسته است. ارائه دانش نگهداری پیشگیرانه به بهره‌برداران، نه تنها به افزایش عمر تجهیزات کمک می‌کند، بلکه نشان‌دهنده تعهد یک شریک فنی به موفقیت بلند مدت مشتریانش است.

اهمیت نصب صحیح و هم‌ راستاسازی

بسیاری از خرابی‌های زودهنگام مکانیکال سیل، ریشه در فرآیند نصب آن دارند. رعایت دقیق دستورالعمل‌های سازنده و توجه به جزئیات، می‌تواند تفاوت بین چند سال کارکرد بی‌دردسر و چند هفته عملکرد پرمشکل را رقم بزند. در ادامه، یک چک‌لیست از نکات کلیدی نصب ارائه می‌شود:

• • تمیزی مطلق: محفظه آب‌بندی ، شفت و تمام اجزای سیل باید کاملاً تمیز و عاری از هرگونه آلودگی، ذرات فلزی یا زنگ‌زدگی باشند. حتی یک ذره کوچک می‌تواند سطح حساس آب‌بندی را خراش دهد.
  • بازرسی شفت: سطح شفت یا بوش در ناحیه آب‌بندی باید صاف، بدون هرگونه شیار، خراش یا پله باشد. هرگونه نقص در سطح شفت می‌تواند اورینگ‌ها و آب‌بندهای ثانویه را تخریب کند.
  • روانکاری مناسب: قبل از نصب، باید اورینگ‌ها و قطعات الاستومری را با یک روان‌کننده سازگار (معمولاً بر پایه آب یا سیلیکون) به مقدار بسیار کم آغشته کرد تا از پارگی یا پیچ‌خوردگی آن‌ها در حین جا زدن جلوگیری شود.
  • عدم استفاده از نیروی بیش از حد: هرگز نباید برای جا زدن قطعات، به خصوص سطوح سرامیکی یا کربنی، از چکش یا نیروی ضربه‌ای استفاده کرد. این قطعات بسیار شکننده هستند و به راحتی آسیب می‌بینند.
  • هم‌راستاسازی دقیق : پس از نصب پمپ، هم‌راستایی بین شفت پمپ و الکتروموتور باید با استفاده از ابزارهای دقیق (ترجیحاً لیزری) کنترل شود. عدم هم‌راستایی، ارتعاشات مخربی ایجاد می‌کند که عمر یاتاقان‌ها و مکانیکال سیل را به شدت کاهش می‌دهد.

 سیستم‌های پشتیبان آب‌بند

در بسیاری از کاربردهای صنعتی، به خصوص در شرایط سخت، مکانیکال سیل به تنهایی قادر به عملکرد پایدار نیست و نیازمند یک سیستم پشتیبان برای کنترل محیط اطراف خود است. این سیستم‌ها که در استاندارد API 682 تحت عنوان استاندارد سازی شده‌اند، وظیفه خنک‌کاری، روانکاری و تمیز نگه داشتن سطوح آب‌بندی را بر عهده دارند. استفاده صحیح از این سیستم‌ها، یکی از مؤثرترین راه‌ها برای افزایش طول عمر سیل است. برخی از طرح‌های رایج عبارتند از:

• • API Plan 11 (شستشوی داخلی): در این طرح، بخشی از خروجی پرفشار پمپ از طریق یک لوله به محفظه آب‌بندی هدایت می‌شود تا جریان مداوم سیال، گرما را دفع کرده و از تجمع ذرات جلوگیری کند. این طرح برای سیالات تمیز و خنک مناسب است.
  • API Plan 23 (شستشوی خنک‌شده): مشابه Plan 11 است، با این تفاوت که سیال قبل از ورود به محفظه آب‌بندی، از یک مبدل حرارتی (کولر) عبور می‌کند. این طرح برای سیالات داغ استفاده می‌شود تا از تبخیر فیلم سیال جلوگیری شود.
  • API Plan 32 (شستشو از منبع خارجی): در این طرح، یک سیال تمیز و سازگار از یک منبع خارجی (مانند آب یا دیزل) به محفظه آب‌بندی تزریق می‌شود. این روش برای سیالات بسیار کثیف، ساینده یا پلیمریزه شونده ایده‌آل است.
  • API Plan 53A/B/C (سیستم‌های مانع پرفشار): این طرح‌ها در آب‌بندهای دوگانه استفاده می‌شوند و شامل یک مخزن تحت فشار هستند که سیال مانع  را با فشاری بالاتر از فشار فرآیند، بین دو سیل به گردش در می‌آورد تا ایمنی مطلق را تضمین کند.

بازرسی‌های دوره‌ای و پایش وضعیت

نگهداری پیشگیرانه به معنای نظارت مستمر بر عملکرد آب‌بند برای تشخیص مشکلات قبل از تبدیل شدن به خرابی است. این اقدامات شامل:

• • بازرسی چشمی روزانه: اپراتورها باید به طور منظم ناحیه آب‌بند را برای هرگونه نشتی، رسوب یا صدای غیرعادی بررسی کنند.
  • پایش دما: اندازه‌گیری دمای محفظه آب‌بندی با دماسنج‌های غیرتماسی (لیزری) می‌تواند اطلاعات ارزشمندی در مورد وضعیت روانکاری و خنک‌کاری ارائه دهد. افزایش تدریجی دما، یک زنگ خطر است.
  • تحلیل ارتعاشات: گنجاندن پمپ‌ها در برنامه تحلیل ارتعاشات دوره‌ای، می‌تواند مشکلاتی مانند عدم هم‌ راستایی، خرابی یاتاقان‌ها یا کاویتاسیون را قبل از آسیب رساندن به مکانیکال سیل، شناسایی کند.

با پیاده‌سازی این استراتژی‌های نگهداری، صنایع می‌توانند عمر مفید مکانیکال سیل‌های خود را به حداکثر رسانده، قابلیت اطمینان تجهیزات را افزایش دهند و هزینه‌های تعمیرات مکانیکال سیل و نگهداری غیرمنتظره را به طور چشمگیری کاهش دهند. این دانش، ارزش افزوده‌ای است که یک شریک فنی متخصص به مشتریان خود هدیه می‌دهد.

نتیجه‌گیری: انتخاب شریک قابل اعتماد برای حداکثر بهره‌وری

در طول این گزارش جامع، به وضوح مشخص شد که مکانیکال سیل، فراتر از یک قطعه یدکی ساده، یک سیستم مهندسی دقیق و حیاتی است که عملکرد صحیح آن، مستقیماً بر پایداری، ایمنی و سودآوری فرآیندهای صنعتی، به ویژه در بخش حساس نفت، گاز و پتروشیمی، تأثیرگذار است. از رقص میکروسکوپی فیلم سیال بین سطوح آب‌بندی گرفته تا چالش‌های پیچیده عملیاتی و هنر عیب‌یابی و احیای تخصصی، هر جنبه از دنیای آب‌بندی دینامیک، نیازمند دانش عمیق، تجربه و تعهد به دقت است.

این تحلیل نشان داد که تعمیرات مکانیکال سیل تصمیم‌گیری در مورد مکانیکال سیل‌ها، یک انتخاب استراتژیک است. تعمیر تخصصی، که بر پایه تحلیل ریشه‌ای دقیق خرابی و فناوری پیشرفته لپینگ استوار است، نه تنها یک جایگزین اقتصادی برای تعویض، بلکه یک راهکار هوشمندانه برای کاهش زمان توقف تولید، مدیریت بهینه موجودی و حتی ارتقاء عملکرد تجهیزات محسوب می‌شود. این رویکرد، به جای تمرکز بر هزینه کوتاه‌مدت یک قطعه، بر هزینه کل مالکیت و افزایش میانگین زمان بین خرابی‌ها تمرکز دارد که شاخص‌های کلیدی در مدیریت مدرن دارایی‌های فیزیکی هستند.

در این میان، نقش یک شریک فنی قابل اعتماد، برجسته‌تر از همیشه می‌شود. مجموعه‌ای که بتواند فراتر از یک تعمیر یا فروش ساده، راهکارهای یکپارچه ارائه دهد. مجموعه آرتمن پارس با ترکیب منحصربه‌فردی از توانمندی‌ها، خود را به عنوان چنین شریکی در صنعت ایران معرفی کرده است:

• • تخصص در تعمیرات: با کارگاهی مجهز به فناوری پیشرفته لپینگ و تیمی مجرب که قادر به احیای پیچیده‌ترین آب‌بندها مطابق با استانداردهای جهانی است.
  • قابلیت ساخت و مهندسی معکوس: با ارائه راهکارهایی برای تجهیزات خاص و قدیمی و تضمین تداوم کارکرد آن‌ها.
  • تأمین‌کننده معتبر: با دسترسی به برترین برندهای جهانی و ارائه محصولات با کیفیت و اصالت تضمین‌شده.
  • مشاور فنی: با ارائه دانش مهندسی برای انتخاب بهینه‌ترین و مطمئن‌ترین راهکارهای آب‌بندی.

انتخاب شریک مناسب در زمینه تعمیرات مکانیکال سیل ، سرمایه‌گذاری در قابلیت اطمینان است. این انتخاب به معنای سپردن قلب تپنده صنعت به دستانی است که هم دانش فنی لازم برای درک پیچیدگی‌های آن را دارند و هم به ارزش‌های کیفی و تعهد بلندمدت پایبند هستند. آرتمن پارس با ارائه این مجموعه کامل از خدمات و تخصص، به صنایع معظم کشور کمک می‌کند تا با اطمینان خاطر، به سمت حداکثر بهره‌وری و پایداری عملیاتی گام بردارند.

سوالات متداول تعمیرات مکانیکال سیل

این بخش به برخی از پرسش‌های رایج در مورد مکانیکال سیل‌ها و تعمیرات مکانیکال سیل پاسخ می‌دهد تا درک سریع و روشنی از مفاهیم کلیدی ارائه دهد.

۱. تفاوت اصلی بین مکانیکال سیل و کاسه نمد  چیست؟

کاسه نمد یک آب‌بند ساده‌تر و ارزان‌تر است که از یک لبه انعطاف‌پذیر (معمولاً لاستیکی) برای تماس با شفت و جلوگیری از نشتی استفاده می‌کند. این قطعه عمدتاً برای فشارهای پایین و کاربردهای کمتر حساس (مانند جلوگیری از نشت روغن در گیربکس) مناسب است. در مقابل، مکانیکال سیل یک سیستم پیچیده‌تر با دو سطح صاف و سخت است که برای آب‌بندی در فشارها، دماها و سرعت‌های بالا طراحی شده و نشتی را به حداقل ممکن می‌رساند. مکانیکال سیل در کاربردهای صنعتی سنگین و فرآیندهای حساس، جایگزین کاسه نمد می‌شود.

۲. مهم‌ترین عوامل در انتخاب یک مکانیکال سیل جدید کدامند؟

پنج عامل کلیدی باید در نظر گرفته شود:

• • نوع سیال: خواص شیمیایی (خورندگی)، فیزیکی (ویسکوزیته) و وجود ذرات جامد.
  • دما: دمای کاری سیال که جنس الاستومرها و سطوح را تعیین می‌کند.
  • فشار: فشار داخل محفظه آب‌بندی.
  • سرعت چرخش شفت: سرعت‌های بالا نیاز به طراحی‌های خاص (مانند سیل‌های متعادل) دارند.
  • اندازه: قطر شفت و ابعاد محفظه آب‌بندی.

۳. آیا یک مکانیکال سیل می‌تواند کاملاً بدون نشتی کار کند؟

خیر. همانطور که در این گزارش تشریح شد، عملکرد صحیح یک مکانیکال سیل به وجود یک فیلم سیال بسیار نازک بین سطوح آب‌بندی برای روانکاری وابسته است. بخش کوچکی از این فیلم سیال به سمت اتمسفر حرکت کرده و تبخیر می‌شود. این “نشتی نامرئی” که به شکل بخار است، برای جلوگیری از سایش و سوختن سطوح ضروری است. بنابراین، نشتی در حد چند سانتی‌متر مکعب در ساعت طبیعی است، اما نشتی به شکل قطرات مایع، نشانه خرابی است.

۴. “سیل کارتریجی”  چیست و چه مزایایی دارد؟

سیل کارتریجی یک مجموعه پیش‌مونتاژ شده است که شامل تمام اجزای مکانیکال سیل (سطوح، فنرها، بوش و…) در یک واحد یکپارچه است. مزیت اصلی آن، نصب بسیار آسان و سریع است، زیرا نیازی به تنظیمات پیچیده در محل نصب ندارد و خطاهای انسانی را به حداقل می‌رساند. این نوع سیل‌ها در کاربردهای حیاتی و استاندارد API بسیار رایج هستند.

۵. طول عمر متوسط یک مکانیکال سیل چقدر است؟

طول عمر یک مکانیکال سیل به شدت متغیر است و می‌تواند از چند ماه تا چندین سال باشد. این موضوع به عواملی چون انتخاب صحیح اولیه، کیفیت نصب، شرایط عملیاتی (دما، فشار، ارتعاشات)، کیفیت سیال و وجود سیستم‌های پشتیبان مناسب بستگی دارد. با نگهداری صحیح، یک سیل می‌تواند برای سال‌ها بدون مشکل کار کند.

۶. “سیل دوبل” چیست و چه زمانی استفاده می‌شود؟

سیل دوبل (یا دوقلو) شامل دو مجموعه مکانیکال سیل در یک محفظه است. این طراحی زمانی استفاده می‌شود که:

• • سیال فرآیند بسیار خطرناک، سمی یا قابل اشتعال باشد و هیچ‌گونه نشتی به محیط مجاز نباشد.
  • سیال حاوی ذرات بسیار ساینده باشد و نتوان آن را به طور مستقیم برای روانکاری سیل استفاده کرد.
  • در این حالت، یک سیال تمیز و سازگار (سیال مانع یا بافر) بین دو سیل به گردش در می‌آید تا روانکاری و ایمنی را تأمین کند.
