خرید و قیمت مکانیکال سیل بورگمن مدل H7N
برای قیمت تماس بگیرید
مکانیکال سیل بورگمن مدل H7N نسخه بالانسشده خانواده 7N است و برای شفتهای پلهدار طراحی شده است. این سیل از فنر مخروطی سوپرسینوس یا فنرهای متعدد استفاده میکند و عملکرد آن مستقل از جهت چرخش شفت است. بالانس بودن طراحی، فشار وارد بر فیسهای آببندی را کاهش میدهد و همین موضوع اجازه میدهد H7N در فشارهایی بهمراتب بالاتر از مدل M7N کار کند. فشار مجاز آن تا ۸۰ بار برای قطر شفت ۱۴ تا ۱۰۰ میلیمتر است و در دمای ۵۰- تا ۲۲۰+ درجه سانتیگراد و سرعت لغزشی تا ۲۰ متر بر ثانیه کار میکند. ابعاد آن بر پایه استاندارد DIN 24960 / EN 12756 ساخته میشود و در پمپهای فرآیندی فشار بالا کاربرد گسترده دارد.

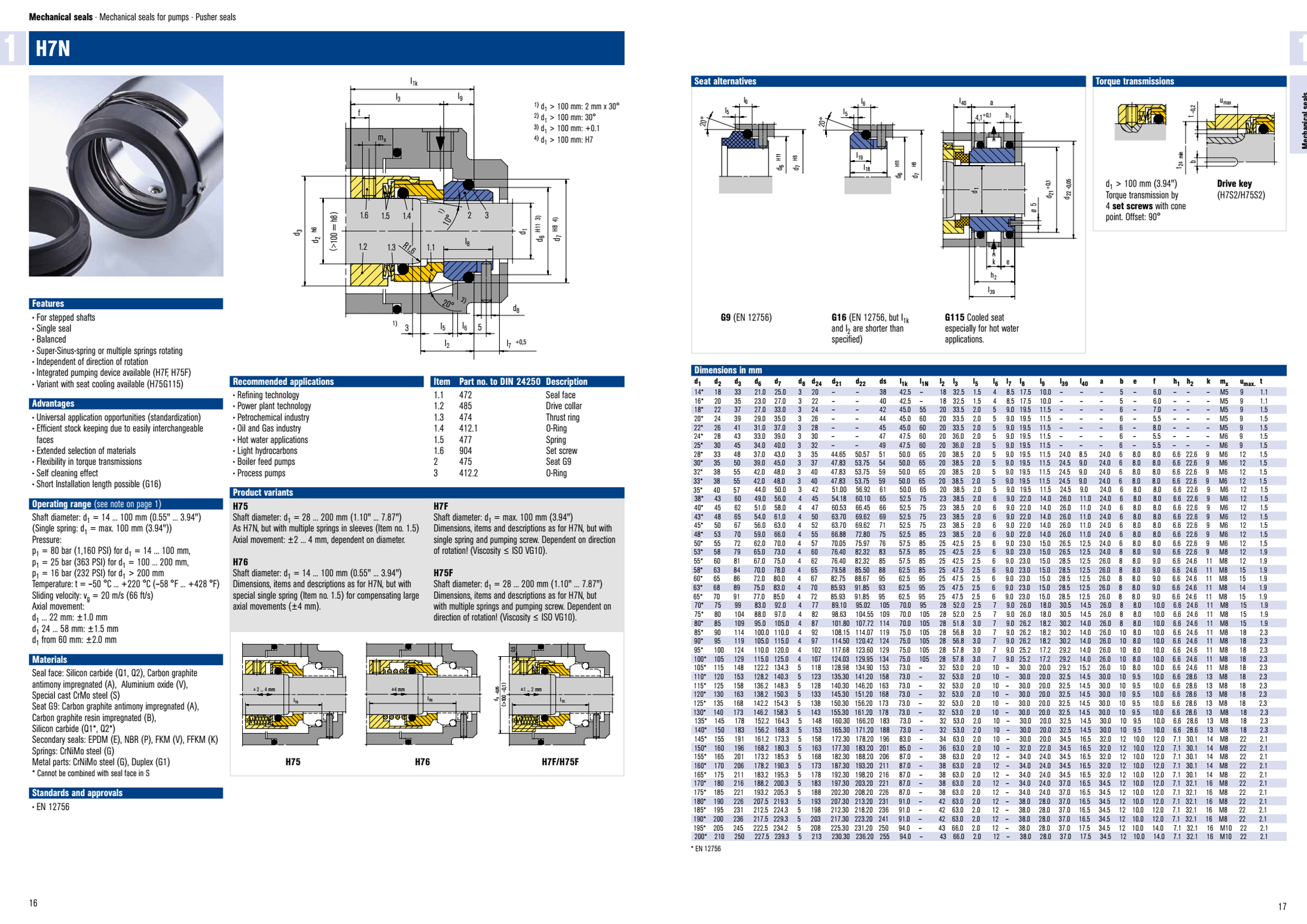

مشاهده و دانلود کاتالوگ مکانیکال سیل بورگمن مدل H7N
سوال ۱: تفاوت مکانیکال سیل بورگمن H7N با M7N چیست؟
اصلیترین تفاوت در بالانس بودن طراحی است. H7N یک سیل بالانسشده برای شفتهای پلهدار است، در حالی که M7N بالانسنشده و مخصوص شفتهای ساده است. نتیجه این تفاوت مستقیماً در فشار کاری دیده میشود: H7N تا ۸۰ بار در شفت ۱۴ تا ۱۰۰ میلیمتر کار میکند، اما حداکثر فشار M7N برابر ۲۵ بار است. بازه دمایی و سرعت لغزشی هر دو مدل یکسان و برابر ۵۰- تا ۲۲۰+ درجه و ۲۰ متر بر ثانیه است. بنابراین اگر فشار محفظه سیل بالای ۲۵ بار باشد یا شفت پلهدار باشد، H7N گزینه درست است.
سوال ۲: مکانیکال سیل H7N در چه فشار و دمایی کار میکند؟
فشار مجاز H7N به قطر شفت وابسته است: تا ۸۰ بار برای قطر ۱۴ تا ۱۰۰ میلیمتر، ۲۵ بار برای ۱۰۰ تا ۲۰۰ میلیمتر و ۱۶ بار برای قطرهای بالاتر از ۲۰۰ میلیمتر. دمای کاری ۵۰- تا ۲۲۰+ درجه سانتیگراد و سرعت لغزشی حداکثر ۲۰ متر بر ثانیه است. این اعداد حداکثر بازه کاری کاتالوگ هستند و مقدار واقعی به ترکیب متریال فیسها و جنس O-ring بستگی دارد؛ برای مثال NBR دمای کاری را حدود ۱۰۰ درجه محدود میکند. برای رسیدن به بالاترین حد دما و فشار، معمولاً ترکیب SiC/SiC همراه با FKM یا FFKM پیشنهاد میشود.
ویژگی های مکانیکال سیل بورگمن مدل H7N؛ سیل تکی بالانسشده برای شفت پلهدار با فشار تا ۸۰ بار و دمای ۵۰- تا ۲۲۰+ درجه. مشاوره انتخاب متریال و خرید با قیمت روز.
مناسب برای: برای شفت های پلکانی - تک سیل - متعادل - فنر سوپر سینوسی یا چند فنر در حال چرخش - مستقل از جهت چرخش - دستگاه پمپاژ یکپارچه موجود مطابق استاندارد (H7F، H75F)
مزایا : نگهداری کارآمد به دلیل رویه های قابل تعویض - انتخاب گسترده در مواد اولیه - انعطاف پذیری در انتقال گشتاور - اثر خود تمیز کنندگی - طول نصب کوتاه ممکن است (G16)
جنس :
- رویه : کاربید سیلیکون (Q1، Q2)، کربن گرافیت آغشته به آنتیموان (A)، اکسید آلومینیوم (V)، فولاد ریخته گری CrMo (S)
- کفی G9 : آغشته به آنتیموان گرافیت کربن (A)، رزین گرافیت کربن آغشته به رزین (B)، کاربید سیلیکون (Q1*، Q2*)
- سیل ثانویه: EPDM (E)، NBR (P)، FKM (V)، FFKM (K)
- فنرها: فولاد CrNiMo (G)
- قطعات فلزی: فولاد CrNiMo (G)، دوبلکس (G1)
کاربرد : صنعت نفت و گاز - تکنولوژی پالایش - صنعت پتروشیمی - صنایع شیمیایی - تکنولوژی نیروگاه - صنعت خمیر و کاغذ - صنایع غذایی و آشامیدنی - کاربردهای آب گرم - هیدروکربن های سبک - پمپ های تغذیه بویلر - پمپ های فرآیندی
مشخصات فنی :
- قطر شفت: 14 … 100 میلی متر (0.55 اینچ … 3.94 اینچ) , (تک فنر: d1 = حداکثر 100 میلی متر (3.94 اینچ))
- فشار:
p1 = 80 bar (1160 PSI) برای d1 = 14 … 100 میلی متر
p1 = 25 bar (363 PSI) برای d1 = 100 … 200 میلی متر
p1 = 16 bar (232 PSI) برای d1 > 200 میلی متر - درجه حرارت: -50 درجه سانتی گراد … 220 درجه سانتی گراد (-58 درجه فارنهایت … 428 درجه فارنهایت)
- سرعت لغزش: 20 متر بر ثانیه (66 فوت بر ثانیه)
- حرکت محوری:
d1 تا 22 میلی متر: ± 1.0 میلی متر
d1 24 تا 58 میلی متر: ± 1.5 میلی متر
d1 از 60 میلی متر: ± 2.0 میلی متر
